FA型全自动净水装置

来源:本站 时间:2021-11-23 13:24:07

概述:

FA全自动净水装置是由本公司研制的系列新产品,净水量分为10、30、50、100、200吨/小时五个不同型号(特殊规格及要求可另行设计制造)。

该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中之大成。无需人员操作而能达到单体全自动运行的系列净水装置,是实现水厂自动化管理的重要单元,再配以本公司生产的ZJ型全自动加药装置及设备,即可成为一个具有全套功能的净水站(厂)。

本系列净水装置,使用范围广,处理效果好,出水水质优良,而且耗水量少,动力消耗省,占地面积小,节水节电、节人工,可省去帮助泵及设施的新型节能新产品。

适用范围:

适用于水浊度小于3000mgL的各类江、调、湖、水库等为水源的衣村、城镇、工矿企业的水厂,作为主要的净水处理装置。2、对于低温,低浊、有季节性熟类的湖泊水源,有其特殊的适应能力。3、对高纯水、饮料工业用水、编炉用水等作前置水处理的预处理设备。4、用于各类工业重复水系统,可有效而大幅度地提高重复用水水质。5、用于中水道系统,以污水厂出水为水源,作净化回用水的处理设备。

主要特点:

1、除了对一级泵房及加药系统的管理外,净水装置本身从反应、絮凝、沉淀、熊泥、排泥、集水、配水,过滤、反冲、排污等一系列运行程序,达到了自动运行的要求,值班人员只要定时作水质监视测定工作外,无需对净水装置操作管理。

2、高浓度的絮凝层,能使原水中的杂质颗殖,在其间得到充分的碰撞接触,吸附的机率,因而能适应各种原水的水温和油度,杂质颗粒除掉率高。在一定使用条件时,还具有除藻功能。

3、快捷的泥渣浓缩室及可调式自动排泥系统,能保证多余的泥遗杂质及时排除,从而保证稳定的杂质颗粒除掉率。

4、絮凝及沉效果,使沉淀出水水质一直保持良好状态。

5、新颁的集水系统及集水水头,使集水更均匀有效,提高了体积利用系数,因其集水水头极小,累积的省电效果可观。

6、净水系统自动化,既保证了净水系统的过渡,《在原水浊度小于3000mg/1时,滤后水浊度可保持在3ng/儿以下)又能自动反冲洗,无需另设反冲洗水泵或空压机等电器设备,可节省大量的基建投资及日常运行、做护、保养费用。

7、自耗水率低,约在<5%左右,对节省有限的水资源起着积极的作用。

8、占地面积小,与一般净水构筑物相比,可节省占地50%以上,高度在4.10米左右,室内外均可安置。

9、便于扩建、改造、再用、便于撤迁或易地再用。

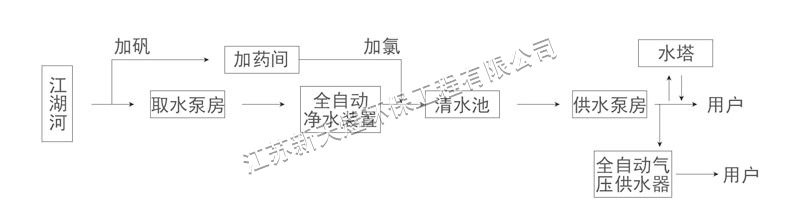

工艺流程如图所示:

以下构筑物可根据具体情况后合并建造,在无水塔的情况下,可采用本公司生产全自动气压供水器,帮助设备有:ZJ型加药装置及设备均有本公司提供。


设计参数:

1、适用原水浊度:≤3000mg/L

2、适用原水温度:常温

3、净水出水浊度:≤3mg/L

4、沉淀区设计表面负荷:7~8M3/H•M2

5、过滤区设计滤速:8~10M/H

6、滤池冲洗强度:14~16L/S•M2

7、冲洗历时:t=4~6min(可调)

8、总停留时间:T总=40~45min

9、进水压力:≈0.06Mpa

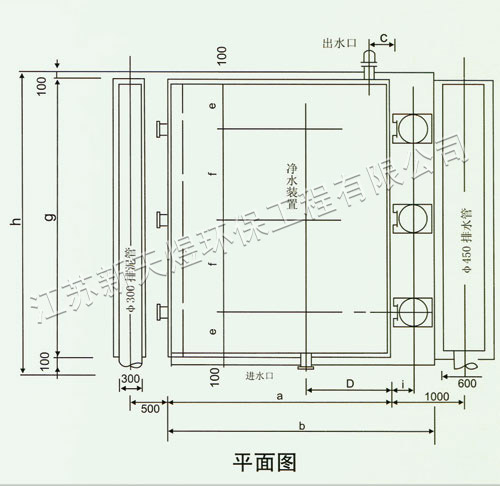

注:1、上述各种管道进水口接管方向,可任意改变180度方位,以适应总体布局的需要。

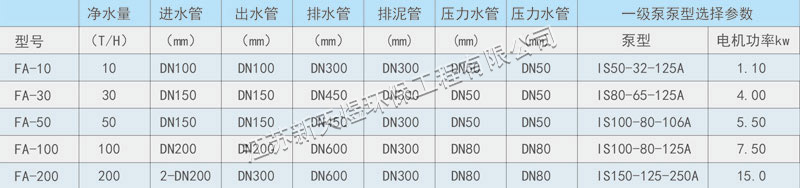

2、参考的泵型选择及电机功率其适用条件为:水泵的枯方位与净水装置的运行水位之差斗8米,自水源至净水装置里的沿途及局部损失之和≥4米,若应用地点的水力条件与上述情况不符时,应按实际情况另行选泵。

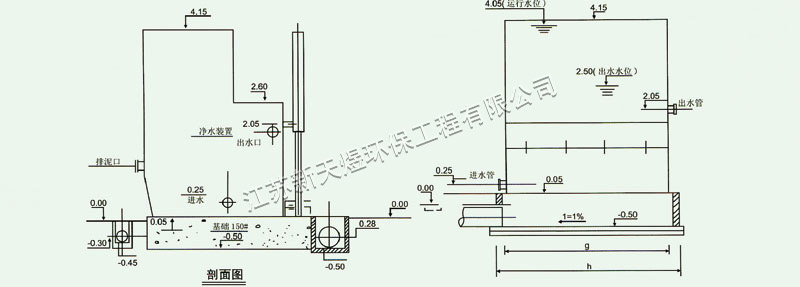

注:净水装置的出水标高为2.5米(相对标高),根据净水装置及清水池的管路布局及距离,计算其沿途及局部损失之和。以2.5米,减去此水力损失之和,即可决定清水池高水位的相对标高值。

安装维修:

1、本净水装置为整体净水单元,置于按设计要求浇捣成的基础上,接通进水管和出水管,即可投入运行。

2、进水管须按装流量计。

3、本装置需引入380V三相电源,为控制全自动所需。

4、本装置一般不需维修、保养,唯每年可检查滤料一次。如滤料厚度不足时,可用0.50-1.20毫米粒径的石英砂,补充到所需高度即可。


成套供货范围:

1、净水装置以外的进水管、进水阀门、出水管、排水管、排泥管,不包括在供货范围内。

2、巡检走道、平台及扶梯,不包括在供货范围内。

3、代用户安装调试,费用另计。

4、不包括装置所需滤料,数量应按供方要求自行采购或代办。

5、单购本设备时,合同生效予付总额的50%,余款发货时一次付清。

6、本设备出厂时,全部检验合格。

7、本净水设备实行三包,承包期为一年。

8、随着生产技术的发展,本设备如有技术改进,按产品出厂为准。

9、提供技术咨询和承担给排水工程设计。
